实时数据飞跃：Flink1.20.1 + CDC-3.3.0 打通 MySQL 到 StarRocks

如何利用 Apache Flink 结合 CDC（Change Data Capture，变更数据捕获）技术，将 MySQL 的数据实时导入 StarRocks，打造高效的实时数仓。这不仅是企业数字化转型的利器，也是技术人提升竞争力的绝佳实战场景！

在数据驱动的时代，实时性是企业的核心竞争力。传统的批量 ETL（抽取-转换-加载）方式往往因为延迟高、效率低而无法满足实时分析需求。而 Flink 作为流处理的王者，搭配 CDC 捕获 MySQL 的增量变更，再结合 StarRocks 的高性能分析能力，形成了一个强大的实时数据入湖方案。无论你是数据库工程师、数据分析师，还是对数仓建设感兴趣的初学者，这篇文章都将手把手带你完成从环境搭建到整库同步的实战流程。

本文没有安装 docker 如果需要了解 docker 配置可以看 flink 官网 配置

最后通过这篇博文，你将学会如何真正安装 Flink 和 MySQL CDC 连接器，编写 YAML 文件实现整库同步，并将数据无缝导入 StarRocks。准备好服务器，泡杯咖啡 :coffee:，咱们一起“上代码、上步骤、上实战” 一起开启这场实时入湖的硬核之旅！

:one: 为什么选择 Flink + CDC + StarRocks？

Flink 是一个强大的流处理框架，擅长处理实时数据流，吞吐量高、延迟低，非常适合实时数仓场景。而 CDC 技术能捕获 MySQL 数据库的增量变更（比如插入、更新、删除操作），让我们无需全量扫描数据库，就能实时获取数据变化。至于 StarRocks，它是一个高性能的分析型数据库，查询速度快，支持实时分析场景。把这三者结合起来，简直是实时数据入湖的“黄金三角”！

:two: 环境准备与工具安装

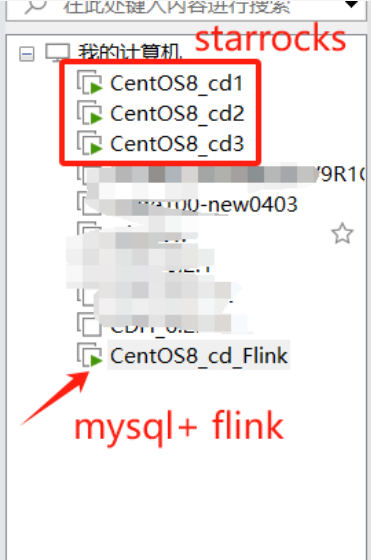

先是vm 上 安装了 4台 linux centos 8 （如下图）
配置了 4台 VM 虚拟机
3台 安装 StarRocks 如果想知道怎么安装看我的这篇文章

还需要格外一台安装 flink+flinkcdc+mysql
1台安装 mysql +flink+flinkcdc

具体配置

组件 安装 IP 地址 角色/说明
Apache Flink 192.168.5.131 Flink 集群（JobManager + TaskManager）
Flink CDC 连接器 192.168.5.131 部署于 Flink 的 lib 目录，用于捕获 MySQL 变更数据
MySQL 192.168.5.131 源数据库，提供数据并启用 Binlog
StarRocks FE + BE 192.168.5.128 StarRocks 前端（FE）+ 后端（BE）
StarRocks BE 192.168.5.129 StarRocks 后端（BE）节点 2
StarRocks BE 192.168.5.130 StarRocks 后端（BE）节点 3

说明
Flink 和 Flink CDC：均部署在 192.168.5.131，Flink CDC 连接器通常作为 JAR 文件放置在 Flink 的 lib 目录下，与 Flink 共享同一节点。

MySQL：与 Flink 部署在同一服务器（192.168.5.131），需确保 Binlog 已启用

StarRocks：分布式部署，FE 和一个 BE 节点在 192.168.5.128，另外两个 BE 节点分别在 192.168.5.129 和 192.168.5.130，形成一个典型的多节点集群。

网络要求：确保所有 IP 地址之间网络互通，特别是 MySQL（3306 端口）、Flink（8081 等端口）、StarRocks（8030、9030 等端口）需开放相关端口。

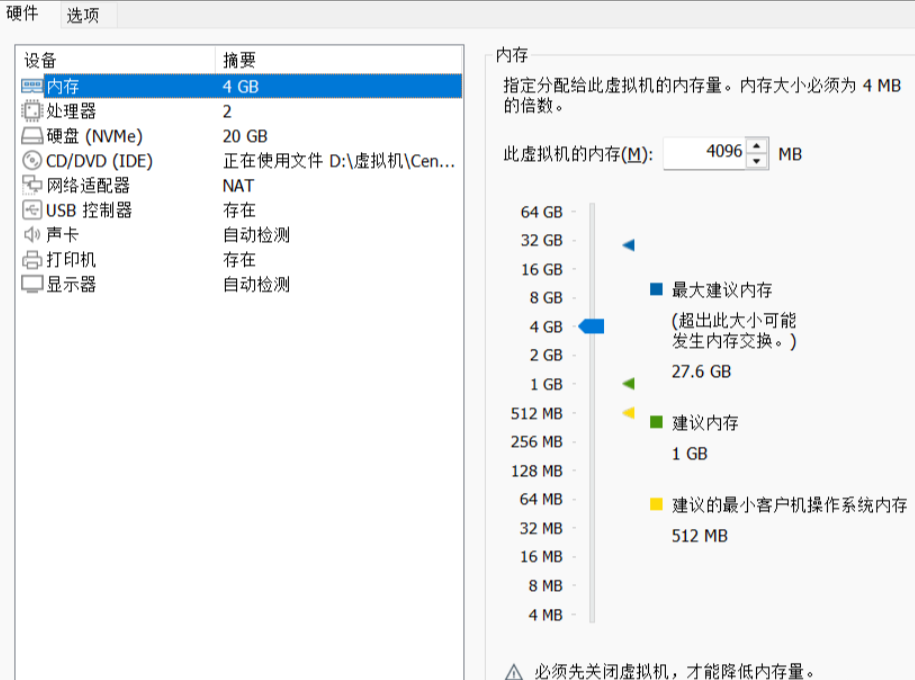

CentOS8_cd_Flink 配置情况

image915×680 103 KB

:three: 配置 mysql （IP 192.168.5.131）

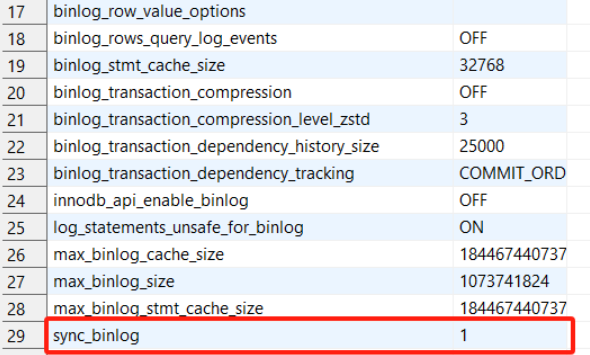

验证是否是 binlog 模式

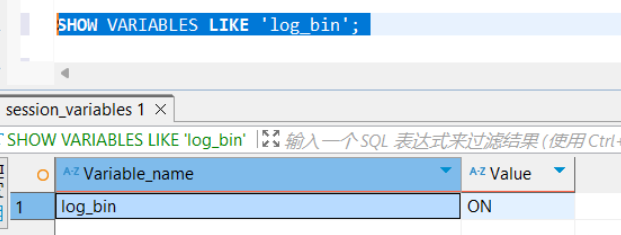

SHOW VARIABLES LIKE 'log_bin';

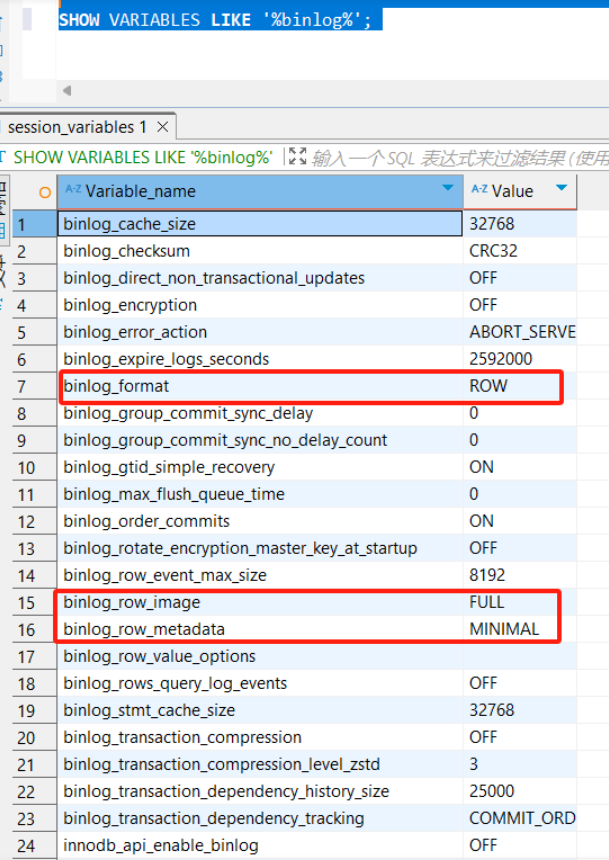

SHOW VARIABLES LIKE '%binlog%';

如果没有 需要 启动 binlog 模式 、

# /etc/my.cnf
[mysqld]
log-bin=mysql-bin          # 启用
binlog-format=ROW

– 1. 检查 binlog 是否启用 SHOW VARIABLES LIKE ‘log_bin’; – 必须是 ON

– 2. 设置格式为 ROW（最重要） SET GLOBAL binlog_format = ‘ROW’;

– 3. 设置合理的过期时间 SET GLOBAL binlog_expire_logs_seconds = 604800; – 7 天




创建数据库和表

我们从mysql 官网下载了一个demo数据库 sakila 做测试

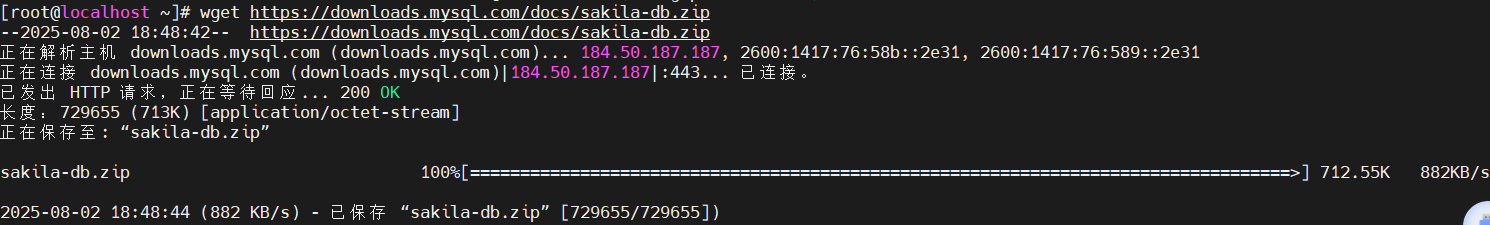

wget https://downloads.mysql.com/docs/sakila-db.zip

image1490×225 19.3 KB

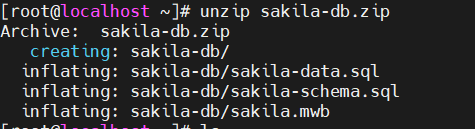

下载后解压

unzip sakila-db.zip

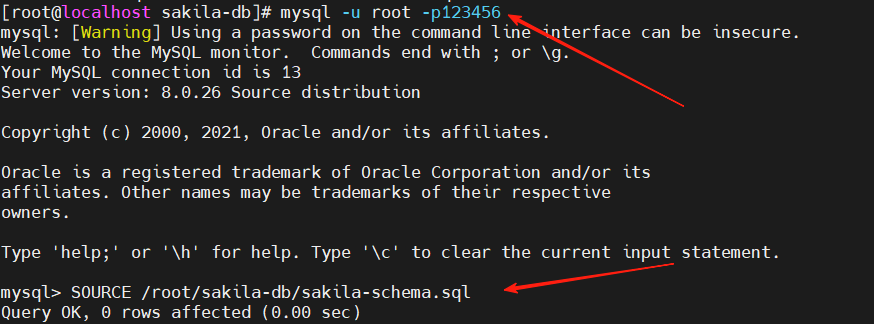

mysql> SOURCE C:/temp/sakila-db/sakila-schema.sql;
mysql> SOURCE C:/temp/sakila-db/sakila-data.sql;

image874×324 21 KB

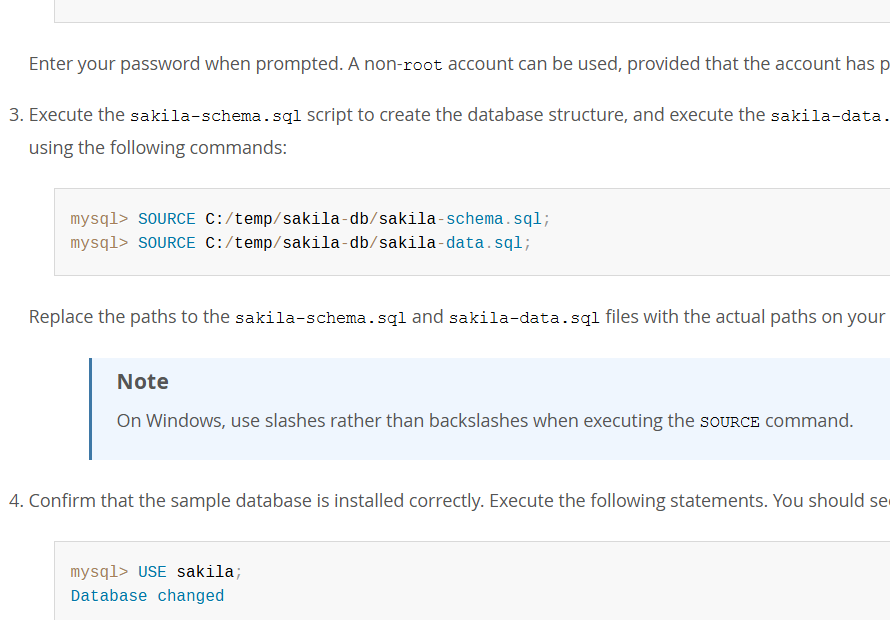

具体步骤见官网这里就不在说明了

image890×620 47.1 KB

:four: java 配置

可以看到 java 已经安装好 版本 11

image826×90 45.1 KB

:five: 配置 Flink 1.20.1

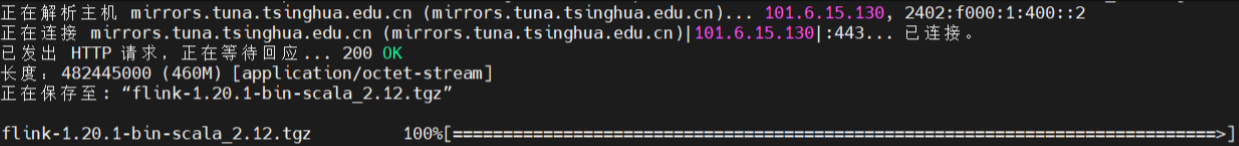

  • 下载 Flink-1.20.1
wget https://mirrors.tuna.tsinghua.edu.cn/apache/flink/flink-1.20.1/flink-1.20.1-bin-scala_2.12.tgz

image1239×146 73 KB

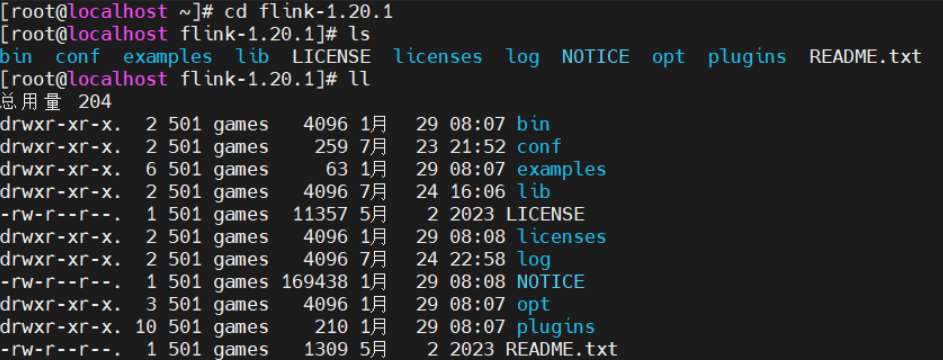

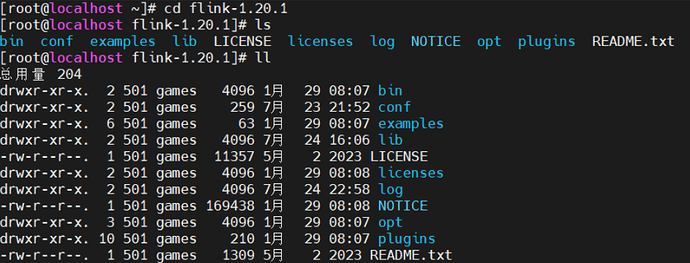

  • 解压 Flink 1.20.1
tar -xzf flink-1.20.1-bin-scala_2.12.tgz
cd flink-1.20.1
ll

image943×360 139 KB

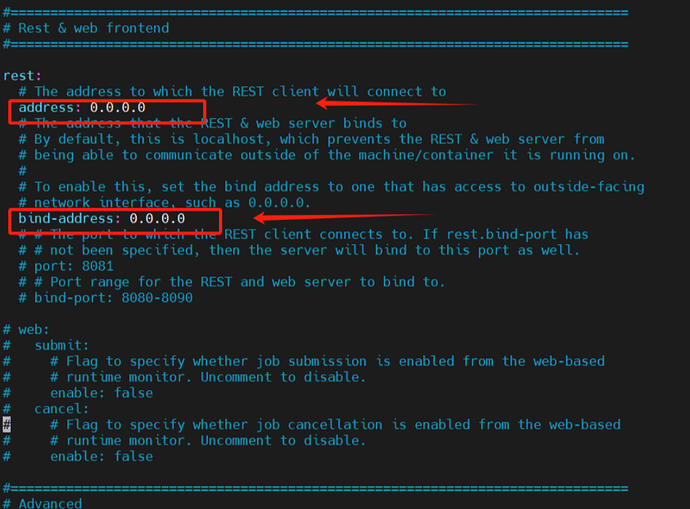

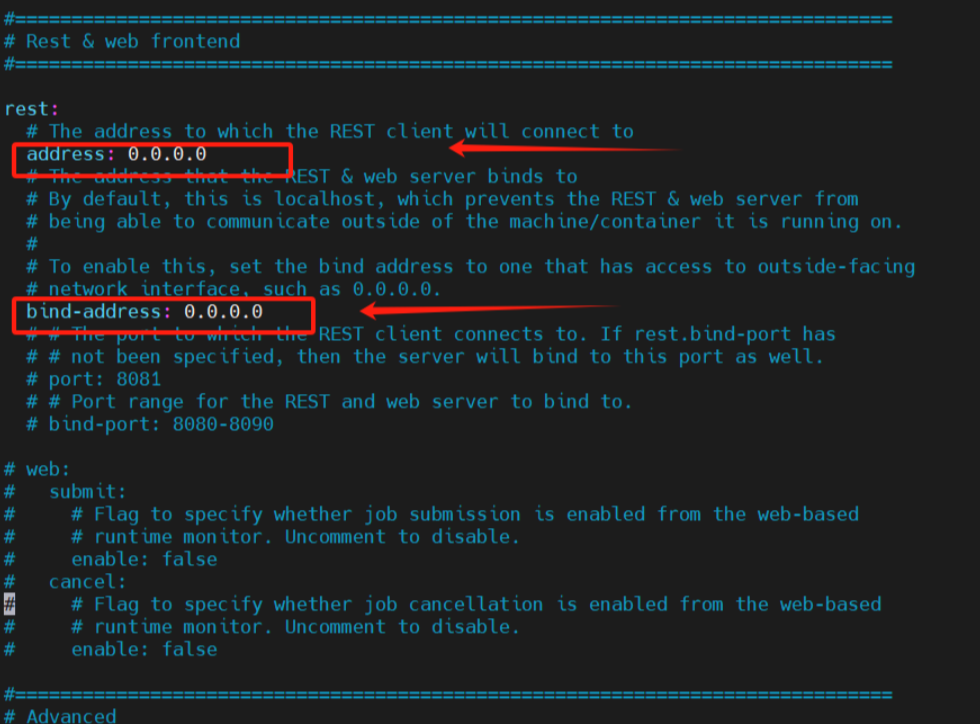

  • 配置 Flink-1.20.1/conf/config.yaml

vim flink-1.20.1/conf/config.yaml
改为 rest.address: 0.0.0.0
改为 rest.bind-address: 0.0.0.0

rest.address 和 rest.bind-address 是与 Flink 的 REST API 和 Web UI 相关的配置项，用于控制 Flink JobManager 的 REST 服务监听地址。
这些配置决定了 Flink 的 Web UI 和客户端如何访问 JobManager。

image980×724 204 KB

:six: 配置 Flink-CDC-3.3.0

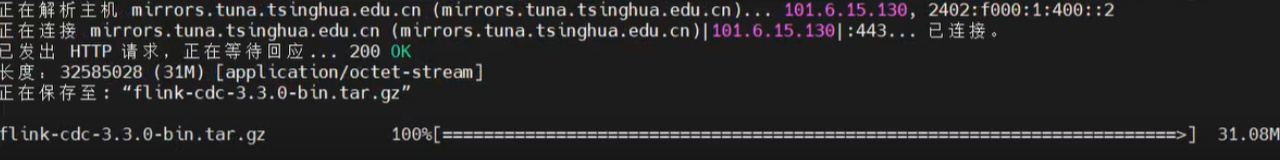

  • 下载 和解压 Flink-CDC-3.3.0
wget https://mirrors.tuna.tsinghua.edu.cn/apache/flink/flink-cdc-3.3.0/flink-cdc-3.3.0-bin.tar.gz

image1280×160 69.6 KB

tar -xzf flink-cdc-3.3.0-bin.tar.gz
cd flink-cdc-3.3.0
  • 下载驱动 Flink-cdc-pipeline-connector-mysql-3.3.0.jar
wget https://aliyun-osm-maven.oss-cn-shanghai.aliyuncs.com/repository/central/org/apache/flink/flink-cdc-pipeline-connector-mysql/3.3.0/flink-cdc-pipeline-connector-mysql-3.3.0.jar?Expires=1753349291&OSSAccessKeyId=LTAI5tQeTg2SkYgiUPXMyK7t&Signature=jnckjewN8vqzaE3tbupo691o8YY%3D" -O lib/flink-cdc-pipeline-connector-mysql-3.3.0.jar
  • 下载驱动 Flink-cdc-pipeline-connector-starrocks-3.3.0.jar
wget https://aliyun-osm-maven.oss-cn-shanghai.aliyuncs.com/repository/central/org/apache/flink/flink-cdc-pipeline-connector-starrocks/3.3.0/flink-cdc-pipeline-connector-starrocks-3.3.0.jar?Expires=1753349371&OSSAccessKeyId=LTAI5tQeTg2SkYgiUPXMyK7t&Signature=Fd0JxnlDxr1nKkP8wOoIHHhGV2c%3D" -O lib/flink-cdc-pipeline-connector-starrocks-3.3.0.jar

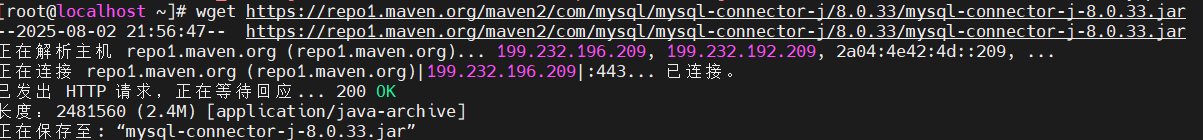

  • 下载 MySQL 驱动
wget https://repo1.maven.org/maven2/com/mysql/mysql-connector-j/8.0.33/mysql-connector-j-8.0.33.jar

image1203×140 9.3 KB

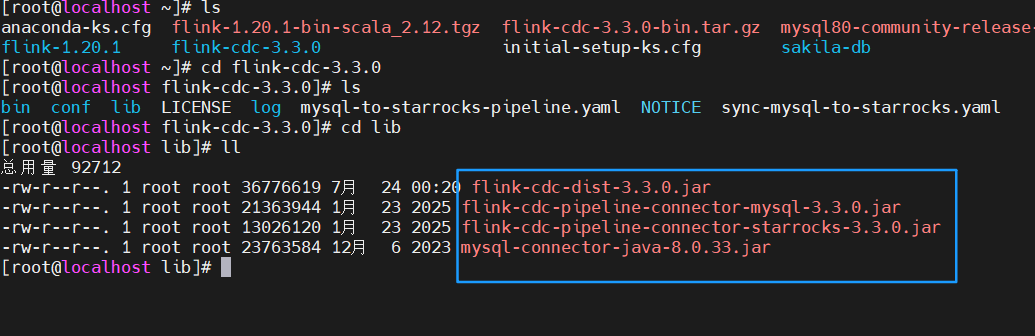

  • 移到 Flink-cdc-3.3.0/lib 目录下

image1035×336 16.1 KB

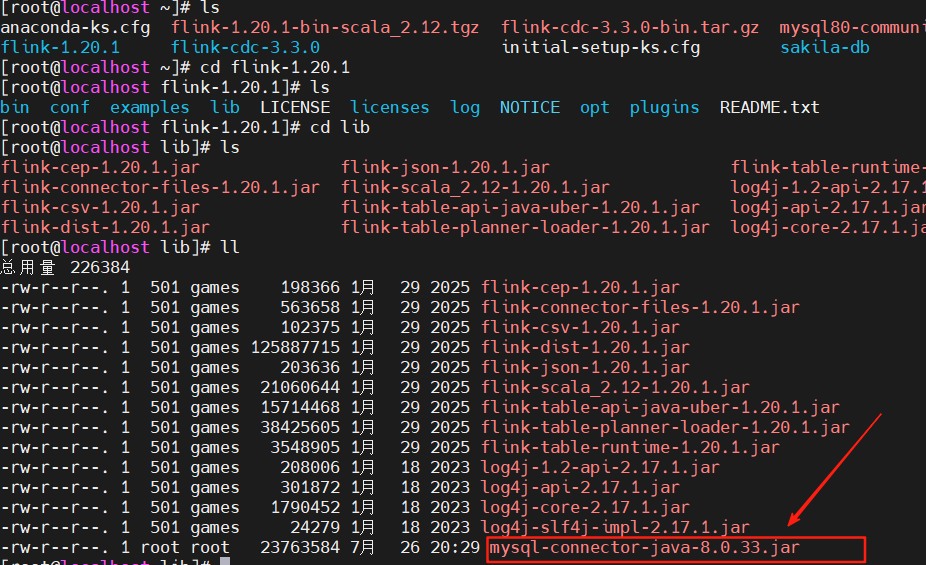

  • mysql-connector-j-8.0.33.jar也需要 移到flink-1.20.1/lib 目录下

image926×565 53.6 KB

:seven: 启动 Flink-1.20.1

./flink-1.20.1/bin/start-cluster.sh

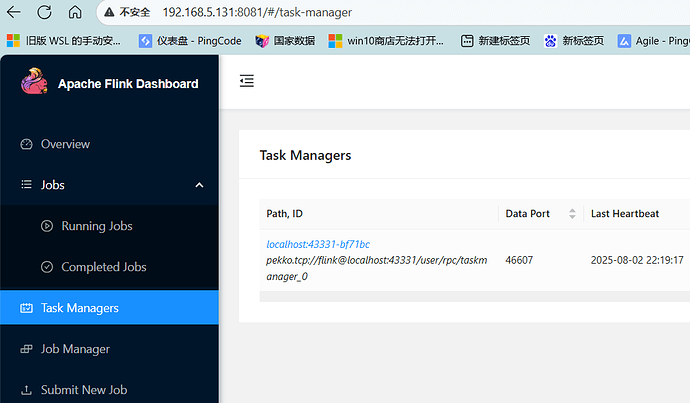

  • 打开 网页192.168.5.131 :8081

如果可以打开说明启动成功

image1010×590 34.7 KB

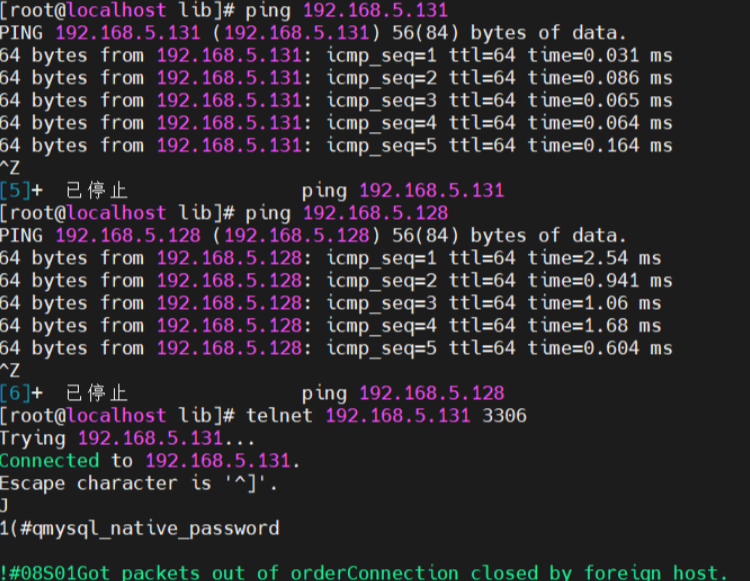

:eight: 网络和数据库连接 测试

这部很重要，如果网络不通，将不能实时同步

ping 192.168.5.131
ping 192.168.5.128

telnet 192.168.5.131 3306
telnet 192.168.5.128 9030

image750×581 258 KB

:nine: MySQL 读取数据同步到 StarRocks 的 Pipeline

新建 vi sync-mysql-to-starrocks.yaml

source:
  type: mysql
  hostname: 192.168.5.131
  port: 3306
  username: root
  password: 123456
  tables: sakila.\.*
  server-id: 5500-5504
  server-time-zone: Asia/Shanghai

sink:
   type: starrocks
   name: StarRocks Sink
   jdbc-url: jdbc:mysql://192.168.5.128:9030
   load-url: 192.168.5.128:8030
   username: root
   password: 123456
   table.create.properties.replication_num: 1

route:
  - source-table: sakila.city
    sink-table: ods_sakila.ods_city
  - source-table: sakila.country
    sink-table: ods_sakila.ods_country
  - source-table: sakila.actor
    sink-table: ods_sakila.ods_actor

pipeline:
  name: Sync MySQL Database to StarRocks
  parallelism: 1

在starrocks 新建数据库和表

CREATE DATABASE `ods_sakila`;

CREATE TABLE `ods_actor` (
`actor_id` smallint NOT NULL COMMENT "" ,
`first_name` varchar(45) NOT NULL COMMENT "",
`last_name` varchar(45) NOT NULL COMMENT "",
`last_update` DATETIME NOT NULL COMMENT ""
) ENGINE=OLAP
PRIMARY KEY(`actor_id`)
DISTRIBUTED BY HASH(`actor_id`)
PROPERTIES (
"compression" = "LZ4",
"enable_persistent_index" = "true",
"fast_schema_evolution" = "true",
"replicated_storage" = "true",
"replication_num" = "3"
);

CREATE TABLE `ods_city` (
`city_id` smallint NOT NULL COMMENT "" ,
`city` varchar(50) NOT NULL COMMENT "" ,
`country_id` smallint NOT NULL COMMENT "" ,
`last_update` DATETIME NOT NULL COMMENT ""
) ENGINE=OLAP
PRIMARY KEY(`city_id`)
DISTRIBUTED BY HASH(`city_id`)
PROPERTIES (
"compression" = "LZ4",
"enable_persistent_index" = "true",
"fast_schema_evolution" = "true",
"replicated_storage" = "true",
"replication_num" = "3"
);

CREATE TABLE `ods_country` (
`country_id` smallint NOT NULL COMMENT "",
`country` varchar(50) NOT NULL COMMENT "",
`last_update` DATETIME NOT NULL COMMENT ""
) ENGINE=OLAP
PRIMARY KEY(`country_id`)
DISTRIBUTED BY HASH(`country_id`)
PROPERTIES (
"compression" = "LZ4",
"enable_persistent_index" = "true",
"fast_schema_evolution" = "true",
"replicated_storage" = "true",
"replication_num" = "3"
);

如果想知道 mysql 和 starrocks 的数据类型转换可以官网 看这篇

:keycap_ten: 执行 yaml 文件 ，并部署同步

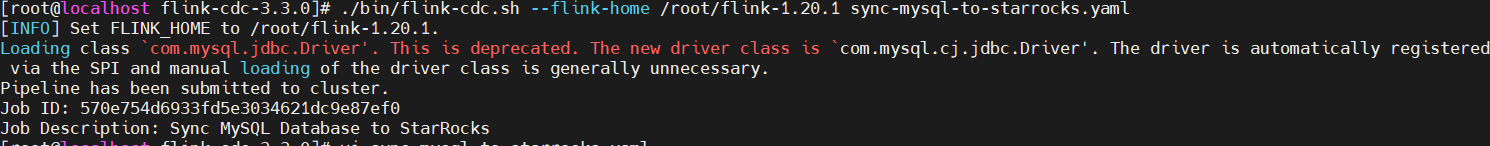

./bin/flink-cdc.sh --flink-home /root/flink-1.20.1 sync-mysql-to-starrocks.yaml

image1490×146 12.2 KB

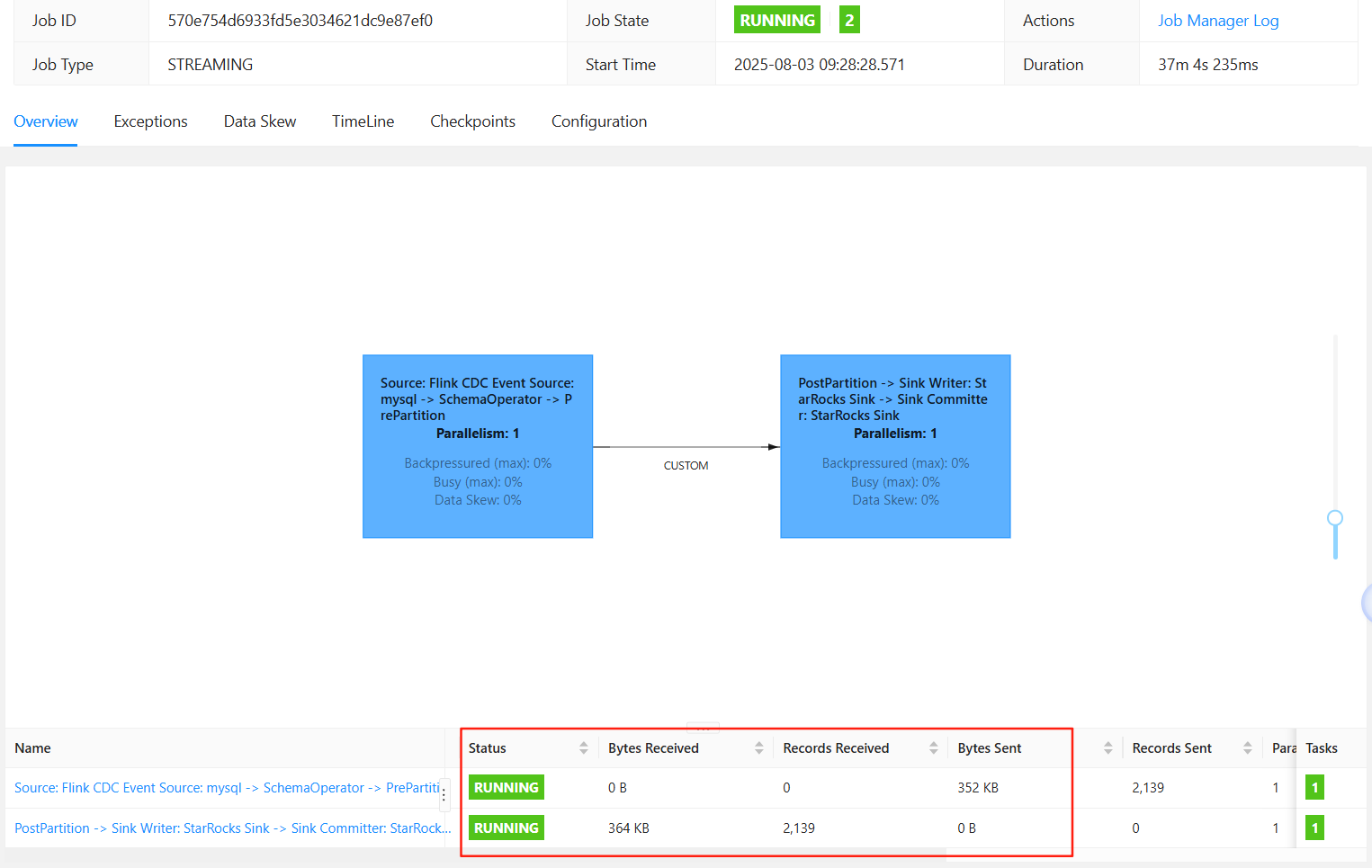

查看 flink web

image1525×965 47.4 KB

验证同步时间

Flink

09 ：28： 20 执行这个 命令

image1071×25 2.8 KB

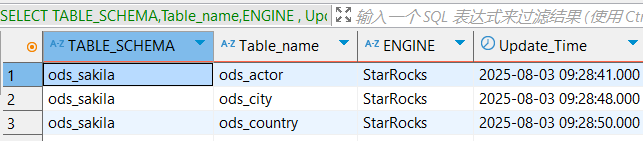

StarRocks

SELECT TABLE_SCHEMA,Table_name,ENGINE , Update_Time
FROM information_schema.tables
WHERE Table_SCHEMA = 'ods_sakila'

可以看到 3表 最后一张表 是在 09:28 :50 同步完成

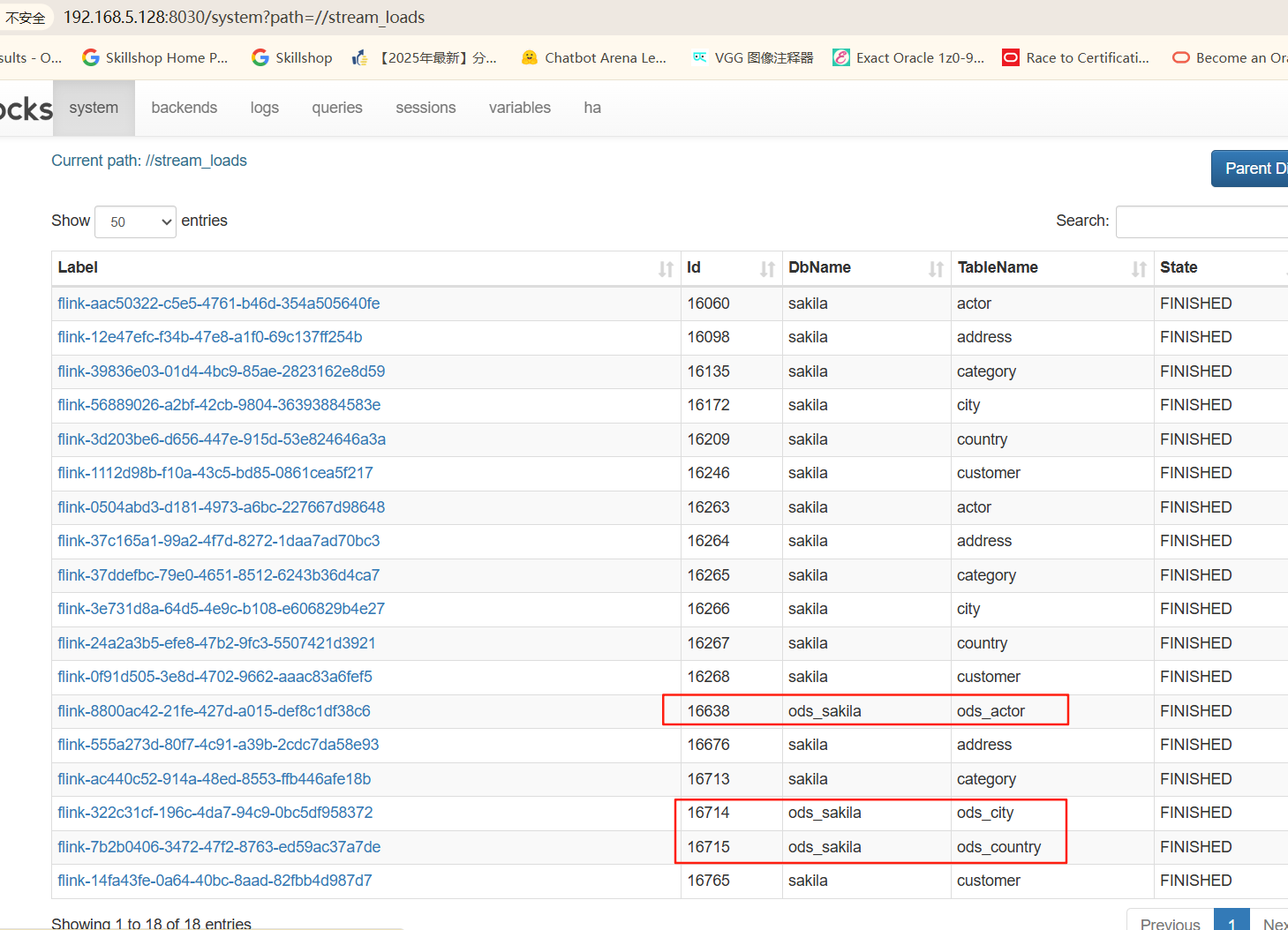

web UI

http://192.168.5.128:8030/

image1459×1054 156 KB

:one: :one: 总结

通过本篇实战教程，我们成功打通了从 MySQL 到 StarRocks 的实时数据通道，构建了一个高效、可扩展的 实时入湖架构 。借助 Flink 1.20.1 强大的流处理能力与 Flink CDC 3.3.0 捕捉 MySQL 实时变更的能力，结合 StarRocks 的极速分析性能，我们完成了从环境搭建、组件部署、CDC 配置、到整库同步的全流程。

本教程涵盖了：

  • 环境部署（4台 CentOS 虚拟机，分布式 StarRocks + Flink）
  • Flink + CDC + MySQL 的安装与配置
  • 启用 Binlog，确保增量同步的前提
  • 使用 YAML 文件编排同步任务，结构清晰，便于管理
  • 在 StarRocks 中验证数据同步是否成功，观察更新时间

借助 Flink CDC，数据同步不再依赖传统批量 ETL，真正实现了秒级级别的数据入湖体验。而 StarRocks 则让实时分析成为可能，适合各种 BI 报表、OLAP 分析与指标计算场景。
